Comprendre le câblage du thermostat de pompe à chaleur
Le câblage d’un thermostat de pompe à chaleur diffère considérablement de celui des systèmes HVAC conventionnels. Cette spécificité est due à l’utilisation d’un fil supplémentaire, souvent étiqueté O/B, qui permet à la pompe de basculer entre le mode de chauffage et de refroidissement. Comprendre ce câblage est crucial pour assurer un fonctionnement efficace de votre système et éviter des coûts énergétiques élevés.
Les éléments fondamentaux du câblage d’un thermostat de pompe à chaleur
Contrairement à une chaudière qui génère de la chaleur, une pompe à chaleur transfère la chaleur d’un endroit à un autre. En été, elle extrait la chaleur de l’air intérieur et l’expulse à l’extérieur, tandis qu’en hiver, ce processus est inversé. Cela signifie que le câblage du thermostat doit être configuré pour gérer ces deux fonctions. Outre les fils standards comme le fil d’alimentation, le fil de ventilation et la connexion commune, un thermostat de pompe à chaleur nécessite un fil de vanne inverse.
Les couleurs des fils de thermostat et leurs fonctions
Les fils de thermostat sont généralement codés par couleur, bien que des variations puissent exister. Voici un aperçu des fils courants et de leurs fonctions :
– R, Rc ou Rh : Fournit une alimentation de 24V AC au thermostat.
– Y ou Y1 : Contrôle le compresseur, essentiel pour le chauffage et le refroidissement.
– Y2 : Utilisé pour le deuxième étage du compresseur dans les systèmes multi-étages.
– G : Contrôle le fonctionnement du ventilateur.
– W, W1 : Contrôle le chauffage auxiliaire, servant de secours lorsque la pompe à chaleur ne peut pas maintenir la température désirée.
– O, B : Gère la vanne inverse, essentielle pour changer de mode de fonctionnement.
– C : Fil commun, fournit une alimentation continue au thermostat.
Diagrammes de câblage pour les thermostats de pompe à chaleur
Le câblage dépend du type de pompe à chaleur que vous possédez. Voici quelques configurations de câblage typiques :
– Pompe à chaleur à une seule étape (1H/1C)
– Terminaisons utilisées : Rc, C, Y1, G, O/B
– Pompe à chaleur à une seule étape avec chauffage auxiliaire (2H/1C)
– Terminaisons utilisées : Rc, C, Y1, G, O/B, W1
– Pompe à chaleur à deux étages (1H/2C)
– Terminaisons utilisées : Rc, C, Y1, Y2, G, O/B
– Pompe à chaleur à deux étages avec chauffage auxiliaire
– Terminaisons utilisées : Rc, C, Y1, Y2, G, O/B, W1
Installation d’un thermostat intelligent pour pompe à chaleur
Avant de commencer l’installation, assurez-vous d’avoir les outils suivants :
– Perceuse avec un foret de 3/16″
– Tournevis à tête plate
– Tournevis cruciforme
– Dénudeur de fils (facultatif)
– Marteau (facultatif)
– Crayon (facultatif)
Suivez ces étapes pour installer votre thermostat :
1. Éteignez l’alimentation de votre pompe à chaleur en coupant le disjoncteur.
2. Vérifiez le câblage de l’ancien thermostat pour vous assurer qu’il est correctement connecté.
3. Retirez l’ancien thermostat et étiquetez les fils avec les étiquettes fournies.

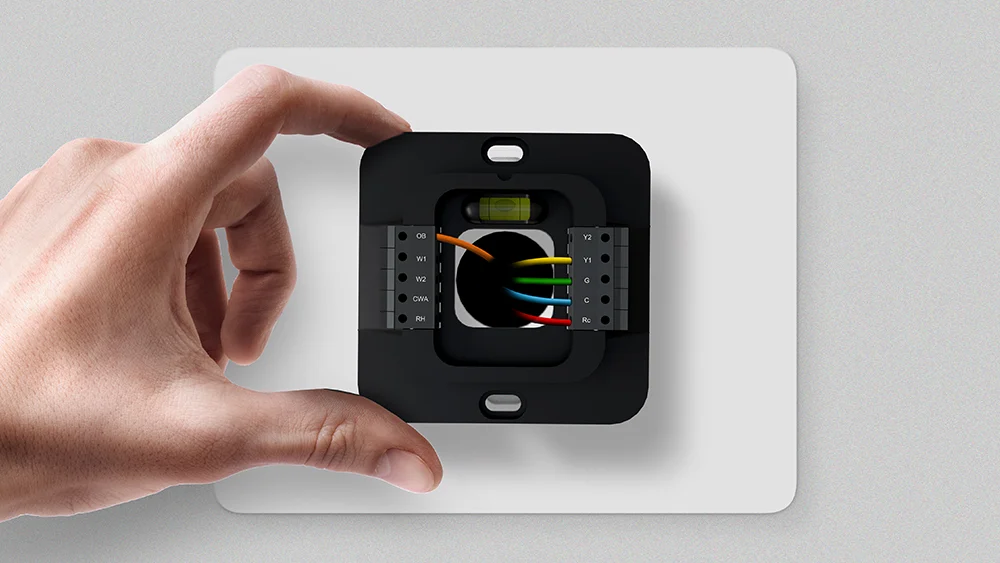

4. Installez le nouveau thermostat en reliant chaque fil à son terminal correspondant.
5. Vérifiez que chaque connexion est sécurisée avant de remettre l’alimentation.
Résolution des problèmes courants de câblage
Il est possible de rencontrer certains problèmes après l’installation d’un thermostat. Voici quelques problèmes fréquents et leurs solutions :
– Chauffage lorsque réglé sur refroidissement : Vérifiez que le fil O/B est correctement connecté. Une mauvaise connexion peut inverser le fonctionnement de votre système.
– Thermostat ne s’allume pas : Cela est souvent dû à un problème d’alimentation. Inspectez les fils R et C pour vous assurer qu’ils sont correctement connectés et en bon état.
– Cycle court : Cela peut résulter de connexions lâches ou mal placées. Assurez-vous que chaque fil est bien fixé à son terminal.
Le câblage de thermostat de pompe à chaleur : un enjeu clé pour le confort
Le câblage d’un thermostat de pompe à chaleur nécessite une attention particulière, car une mauvaise configuration peut entraîner des inefficacités et des inconforts. En respectant les bonnes pratiques de câblage et en vérifiant les connexions, vous pouvez minimiser les erreurs et assurer un fonctionnement efficace de votre système. Un thermostat correctement câblé contribue non seulement à un chauffage et un refroidissement efficients, mais aussi à la fiabilité et à l’économie d’énergie sur le long terme.
